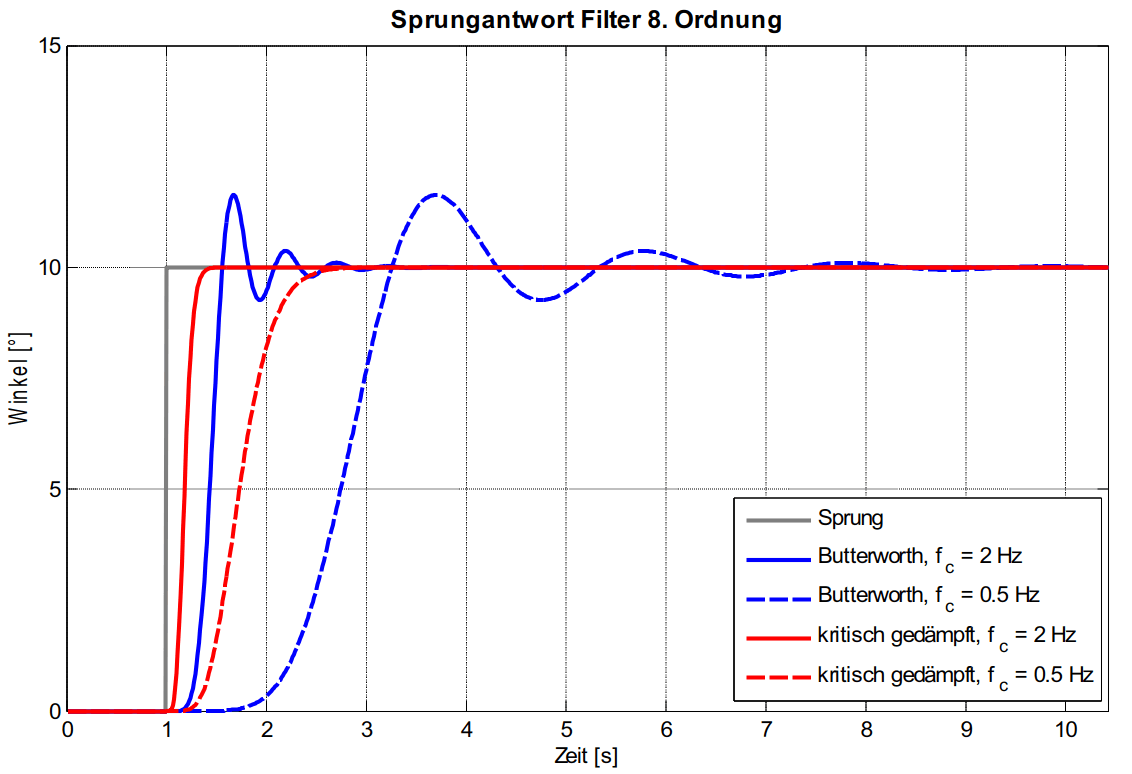

Hinweise zum Digitalfilter

Standardmäßig sind GEMAC Sensoren mit einstellbarem Digitalfilter mit einem kritisch gedämpften Filter ausgestattet, da dieser eine kurze Reaktionszeit bei gleichzeitig stabiler Signalverarbeitung bietet. Für die meisten Anwendungen empfiehlt sich zunächst diese Einstellung. Bei zu starkem Signalrauschen kann die Grenzfrequenz reduziert werden. Der Butterworth-Filter eignet sich hingegen vor allem für Anwendungen mit konstanten Bedingungen und störenden niederfrequenten Vibrationen, da er eine stärkere Dämpfung bietet, jedoch mit höherer Verzögerung und möglichem Überschwingen reagiert.

Download CAD-/STEP-files GEMAC MOTUS®

Laden Sie die CAD- und STEP-Dateien des GEMAC MOTUS herunter und integrieren Sie den Sensor schnell und unkompliziert in Ihre Konstruktion. Die bereitgestellten 3D-Daten unterstützen eine präzise Planung und effiziente Umsetzung in Ihrer Entwicklungsumgebung.

Bedeutung der Anlagekante bei zweidimensionaler Neigungsmessung

Jeder Sensor der GEMAC Chemnitz wird werkseitig kalibriert. Dabei wird auch die Lage der Achsen innerhalb des Sensors festgelegt.

Pinbelegung am Sensor mit CAN / CANopen / SAE J1939

Pinbelegung: Übersicht zu CAN, Strom-/Spannungs- und Neigungsschalteranschlüssen. Für genaue Belegung und Anschlussbilder klicken Sie hier.

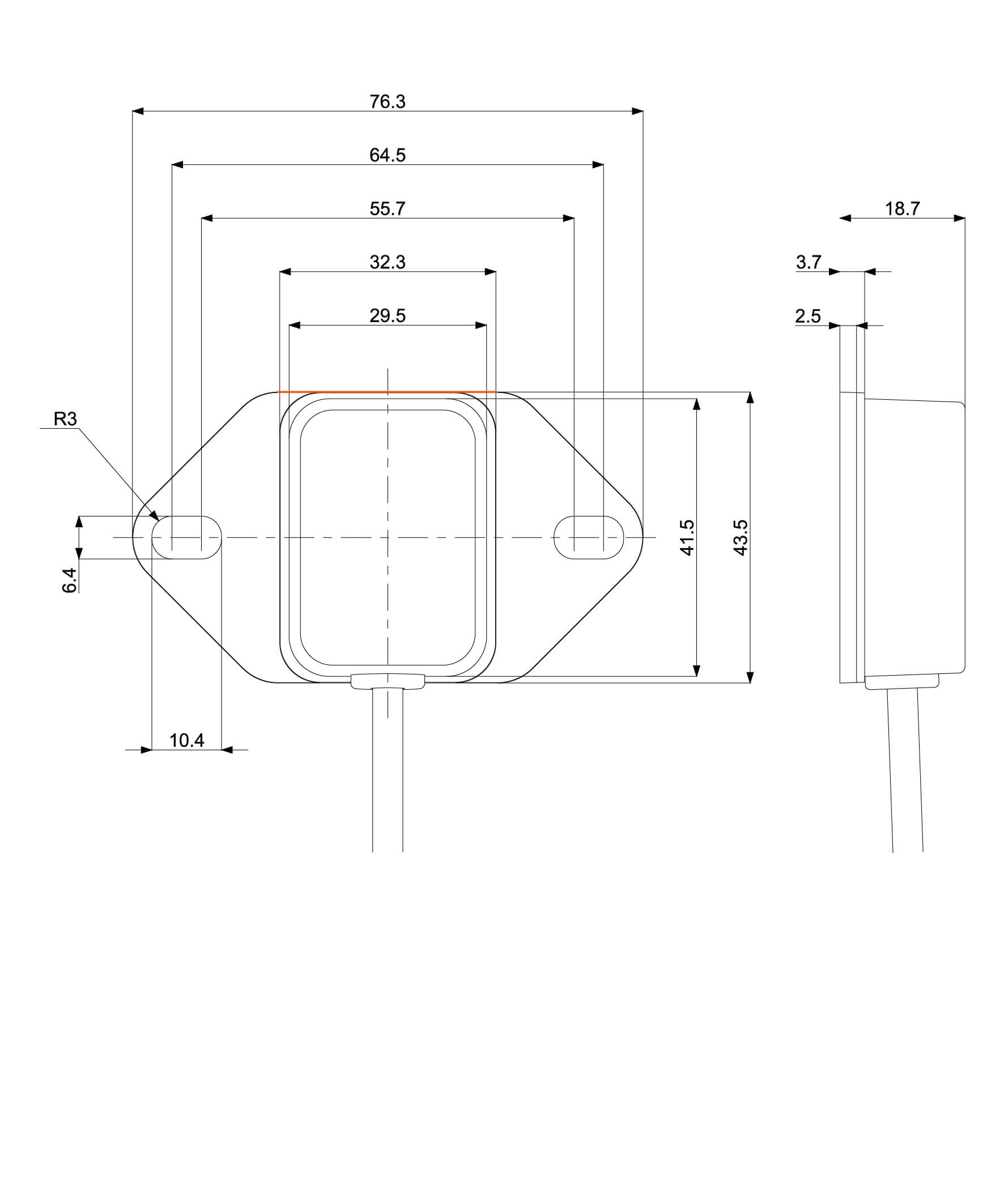

Maßzeichnungen der Gehäuse mit Anlagekante

Die Maßzeichnungen der Gehäuse mit Anlagekante des GEMAC MOTUS bieten eine präzise Grundlage für die mechanische Integration in unterschiedliche Anwendungen. Sie enthalten alle relevanten Abmessungen und Referenzkanten, die eine einfache Montage sowie eine exakte Positionierung des Sensors gewährleisten.
